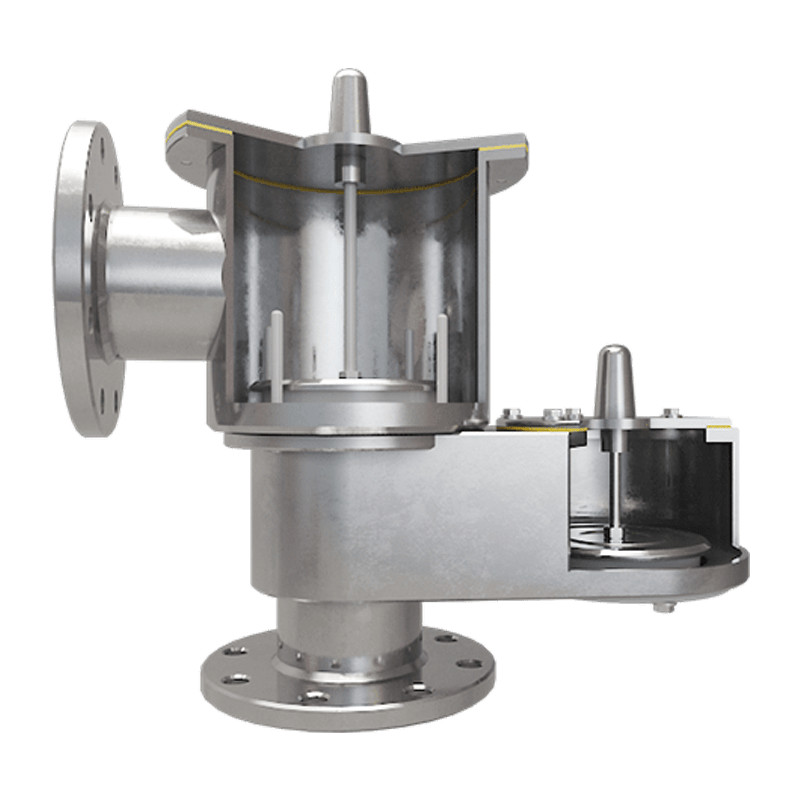

Zawór oddechowy z odprowadzeniem

Model 120 to montowany na górze zbiornika, odprowadzający medium do instalacji rurowej, obciążnikowy zawór oddechowy ciśnieniowo-próżniowy, zapewniający ochronę zbiorników i aparatów do magazynowania cieczy przed nadmiernym wzrostem lub spadkiem ciśnienia.

Zawory montowane są na kołnierzu znajdującym się na dachu zbiornika lub na rurze odpowietrzającej połączonej z przestrzenią gazową zbiornika. Rozwiązanie to jest szczególnie polecane w przypadku konieczności odprowadzania oparów do instalacji ich odzysku, kolektorów lub urządzeń kondensacyjnych, a także w celu ograniczenia określonych zagrożeń pożarowych.

Zespół grzyba i membrany zaworu ciśnieniowo-próżniowego jest dociskany do uszczelnienia, co w pozycji zamkniętej zapobiega przedostawaniu się oparów do atmosfery.

W miarę napełniania zbiornika oraz powstawania oparów ciśnienie wewnątrz zbiornika wzrasta. Po osiągnięciu ustawionego ciśnienia otwarcia membrana zostaje odpowiednio uniesiona, umożliwiając odprowadzenie gazu do instalacji. Ciśnienie zwrotne instalacji jest również uwzględniane w obliczeniach równowagi zaworu, aby zapewnić prawidłowe otwieranie oraz ponowne szczelne zamykanie zaworu.

Zespół grzyba i membrany próżniowej jest podobnie utrzymywany w pozycji zamkniętej. Gdy podczas opróżniania zbiornika ciśnienie wewnętrzne spada i powstają warunki próżniowe, zmienia się równowaga pomiędzy ciśnieniem wewnątrz zbiornika a zewnętrznym ciśnieniem atmosferycznym. Po osiągnięciu ustawionego podciśnienia otwarcia membrana otwiera się, umożliwiając dopływ powietrza do zbiornika i przywrócenie właściwego ciśnienia wewnętrznego.

Zawory otwierają się przy wartościach ciśnienia bardzo zbliżonych do nastawy (w granicach poniżej 10% wartości nastawy), zapewniając precyzyjną kontrolę ciśnienia oraz skuteczne ograniczenie emisji oparów.
