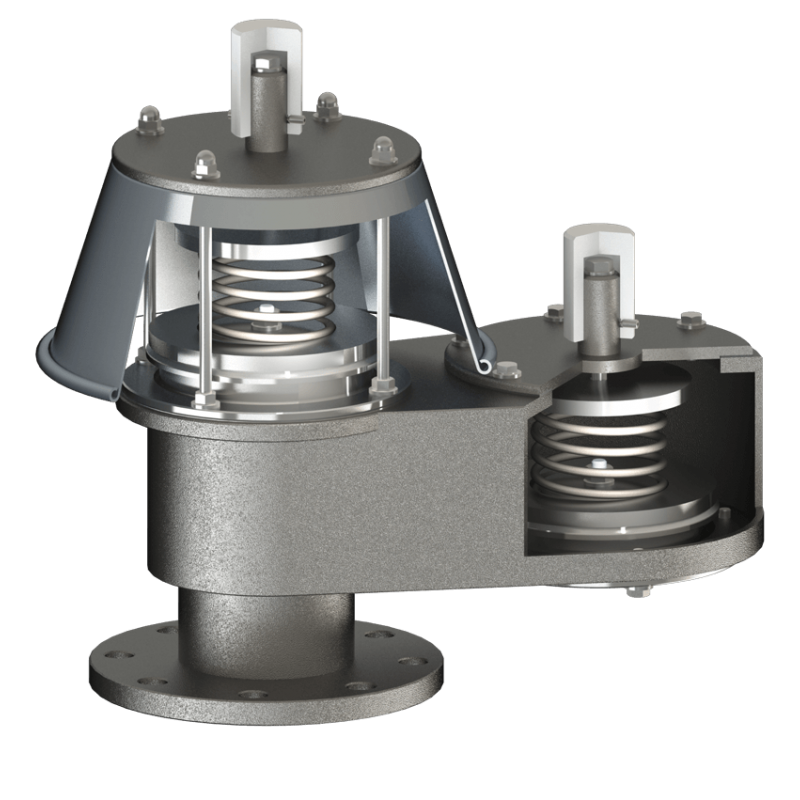

Zawór oddechowy ze sprężynowym układem nastawczym

Sprężynowy układ płytki i membrany jest dociskany do uszczelnienia, co w pozycji zamkniętej zapobiega przedostawaniu się par produktu do atmosfery.

Wraz ze wzrostem ciśnienia wewnątrz zbiornika, spowodowanym napełnianiem zbiornika lub powstawaniem par produktu, po osiągnięciu ustawionego ciśnienia otwarcia membrana otwiera się, umożliwiając odprowadzenie gazu do atmosfery.

Ciśnienie otwarcia zaworu Model 101 może być ustawione zgodnie z wymaganiami dotyczącymi zbiornika. Po obniżeniu ciśnienia wewnętrznego poniżej wartości nastawy zawór ponownie się zamyka.

Układ próżniowy, składający się z płytki i membrany, jest analogicznie utrzymywany w pozycji zamkniętej. W przypadku obniżenia ciśnienia wewnątrz zbiornika, np. podczas jego opróżniania, powstaje podciśnienie i zmienia się równowaga pomiędzy ciśnieniem wewnątrz zbiornika a zewnętrznym ciśnieniem atmosferycznym. Po osiągnięciu ustawionego podciśnienia membrana otwiera się, umożliwiając dopływ powietrza atmosferycznego do zbiornika i przywrócenie właściwego ciśnienia wewnętrznego.

Zawory otwierają się przy wartościach możliwie bliskich ciśnieniu nastawy — w zakresie mniejszym niż 10% wartości nastawy — zapewniając precyzyjną kontrolę ciśnienia oraz skuteczne ograniczenie strat emisji.
